WYQ電動液壓彎管機

特性:結構合理,操作方便,使用安全,裝卸快速,一機多用

用途:一種新型的彎管等多用工具

WYQ電動液壓彎管機

詳細說明

WYQ型電動液壓彎管機是一種新型的彎管等多用工具。它具有結構合理,操作方便,使用安全,裝卸快速,一機多用等優點?蓮澊蟊诤、大彎徑的重型彎管機。
一、WYQ電動液壓彎管機(電動彎管機)技術參數
若需要小壁厚,小管徑的請選擇SWG系列手動液壓彎管機(22-114mm)  或 DWG系列電動液壓彎管機(22-114mm)
若需要更小壁厚和更小管徑的請選擇SWG-22B手動彎管機(8-22mm)   或 SWG-25手動彎管機(10-25mm)
若需要自動液壓彎管機請進入STYW60C自動液壓彎管機(22-60mm)

參數型號 彎管范圍
mm
彎曲半徑
mm
彎管壁厚
mm
油缸最大推力
KN
壓力
Mpa
電壓
V
WYQ-60 2寸 22-60 4x管徑 ≤12 300 40 380
WYQ-76 3寸 22-76 4x管徑 ≤12 300 40 380
WYQ-108 4寸 22-108 4x管徑 ≤12 300 40 380
WYQ-114 5寸 22-114 4x管徑 ≤12 300 40 380
WYQ-159 6寸 76-159 4x管徑 ≤12 500 63 380
WYQB-60   2寸 22-60 6x管徑 ≤12 300 40 380
WYQB- 76  3寸 22-76 6x管徑 ≤12 300 40 380
WYQB-108   4寸 22-108 6x管徑 ≤12 300 40 380

二、 WYQ電動液壓彎管機(電動彎管機)結構及工作原理

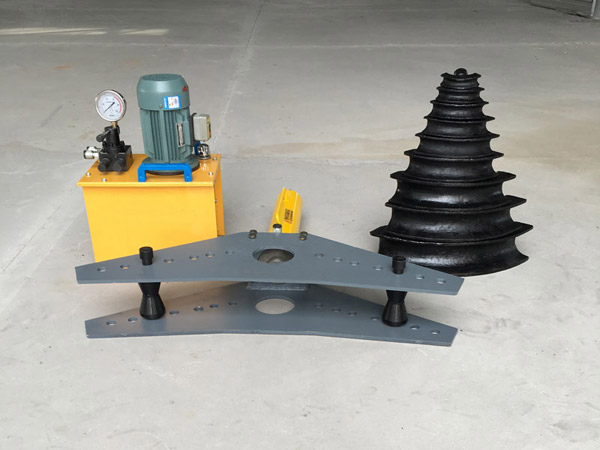

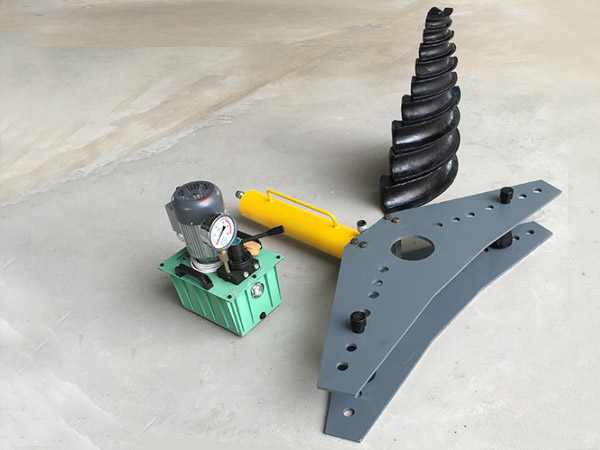

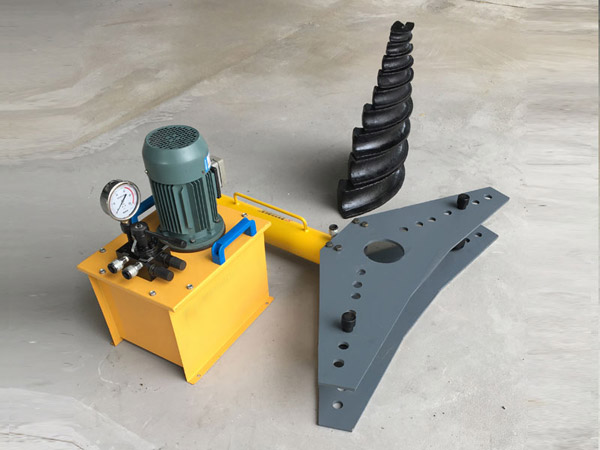

   由電動油泵(10),高壓油管(12),快速接頭(13),工作油缸(8),柱塞(7),彎管部件[包括上花板(3),下花板(14),模頭(4),輥軸(2)]組成。由電動油泵輸出的高壓油,經高壓油管送入工作油缸內,高壓油推動工作油缸內柱塞,產生推力,通過彎管部件彎曲管子 。
三、 用途
   彎管機適用于工廠、倉庫、碼頭、建筑、鐵路、汽車等按裝管道和修理。它除了具有彎管功能外,還能卸下彎管部件(油缸)作為分離式液壓起頂機使用。
四、 結構圖. 彎管性能表

圖3.芯軸使用時的加工范圍

五 、使用方法及注意事項
1、使用方法:
(1) 參照電動油泵使用說明書。
(2) 先將工作油缸(8)旋入方檔塊(6)的內螺紋,使油缸后端裝在支架上的車輪向下。
(3) 根據所彎管子的外徑選擇模頭(4),套在柱塞(7)上,將兩只輥軸所對應槽向著模頭,然后放入相應尺寸的花板(3)孔中,再將上花板蓋上,將所彎管子插入槽中,再將高壓油管(12)端部的快速接頭(13)活動部份向后拉并套在工作油缸(8)的接頭上,將電動油泵(10)上的放油螺釘(11)旋緊,即可彎管。彎管完畢,放松放油螺釘,柱塞(7)即自動復位。
2、注意事項:
(1) 參照電動油泵使用說明書。
(2) 在有載荷時切忌將快速接頭卸下。
(3) 本機具是用油為介質,要做好油及本機具的清潔保養工作,以免淤塞或漏油,影響使用效果。

1、車輪   8、油缸
2、輥軸   9、支架
3、上花板  10、電動油泵
4、模頭   11、放油螺釘
5、連桿板  12、高壓油管
6、方檔塊  13、快速接頭
7、柱塞   14、下花板

購買彎管機選型需提供:管子外徑: ( ) mm;管子壁厚: ( ) mm
特殊可提供:彎曲半徑: ( ) ×管徑(可選4倍或6倍);模具材質: ( ) (鑄鐵或鑄鋼);油泵: ( ) (電動或手動)
